Tříventilový obtok CF

Tříventilový obtok (bypass) je nezbytný instalační prvek pro správné zapojení solárního ohřevu nebo tepelného čerpadla k bazénu. Umožňuje přesnou regulaci průtoku vody přes ohřev a zároveň umožňuje jeho úplné odpojení bez nutnosti vypnutí filtrace.

Pokud chcete, aby váš bazénový ohřev fungoval efektivně, úsporně a bezpečně, bypass je klíčovým řešením.

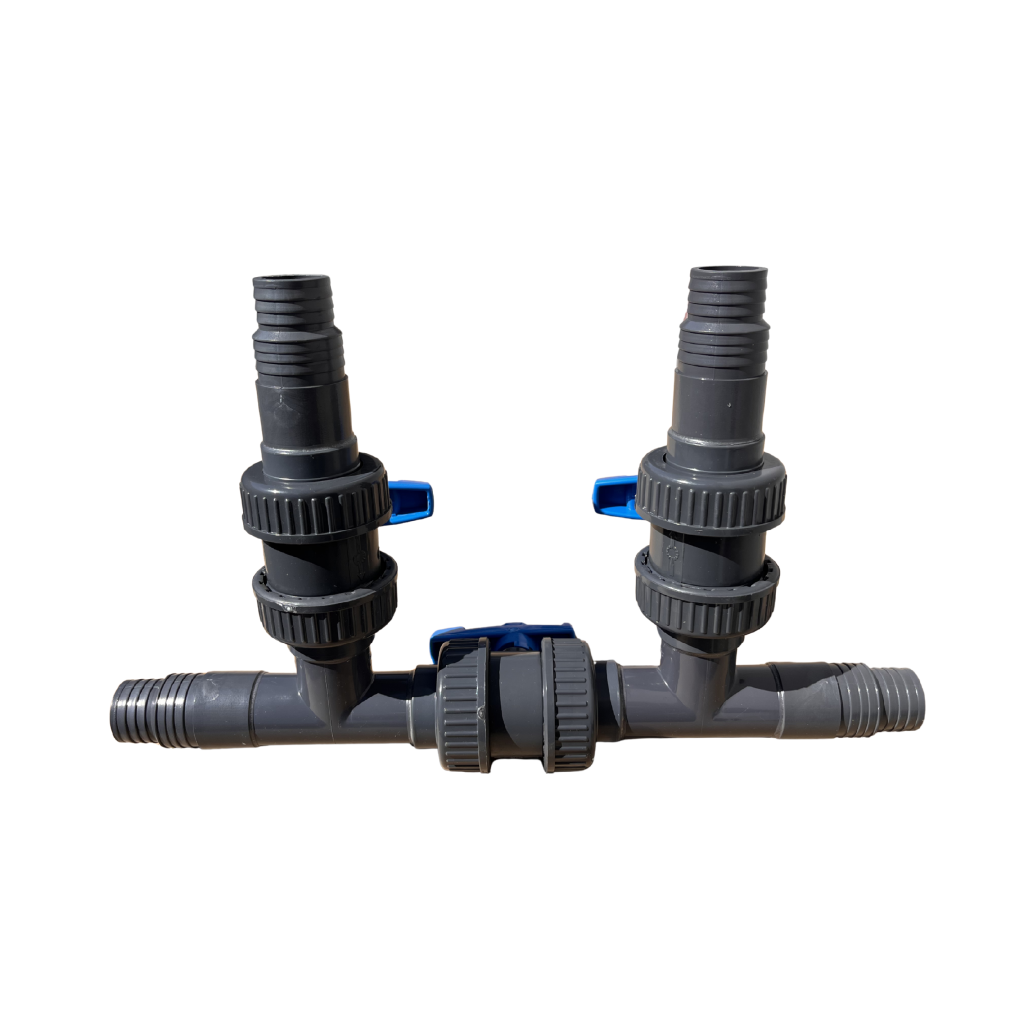

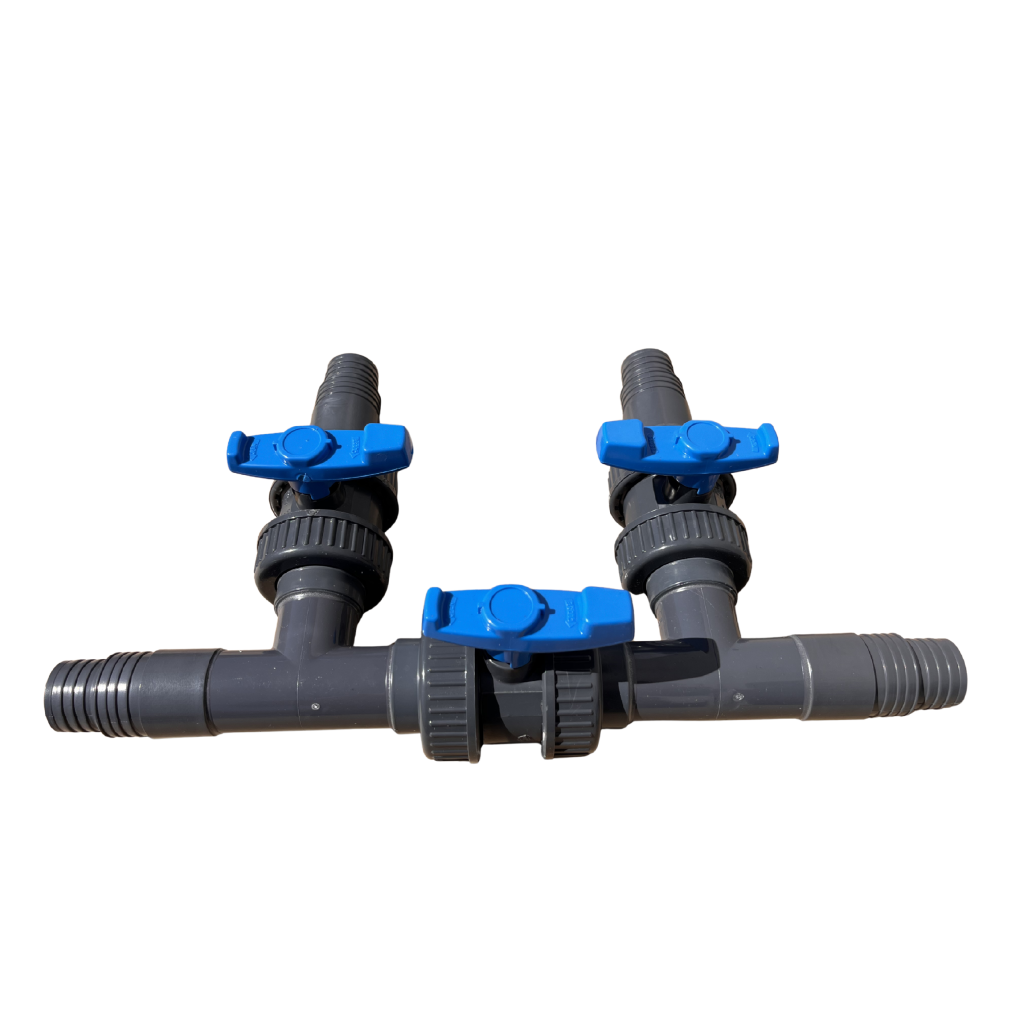

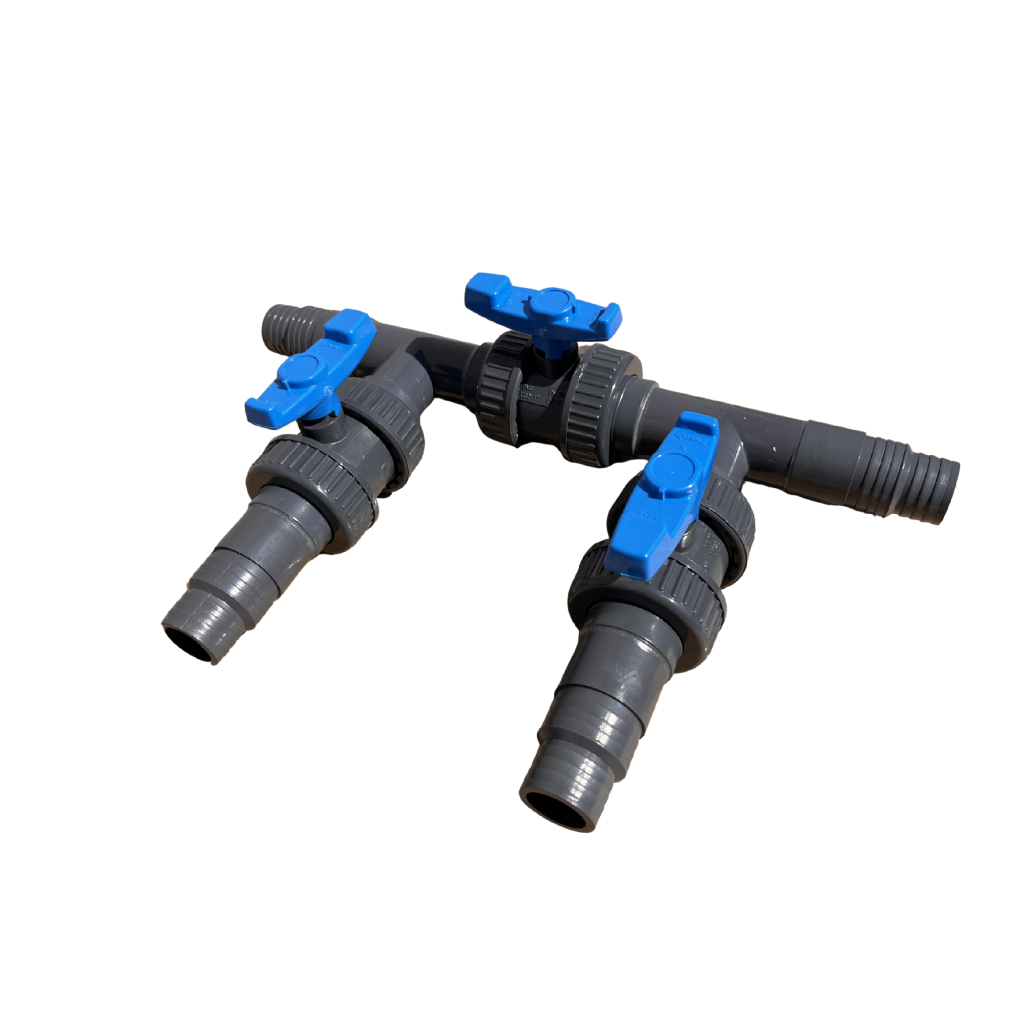

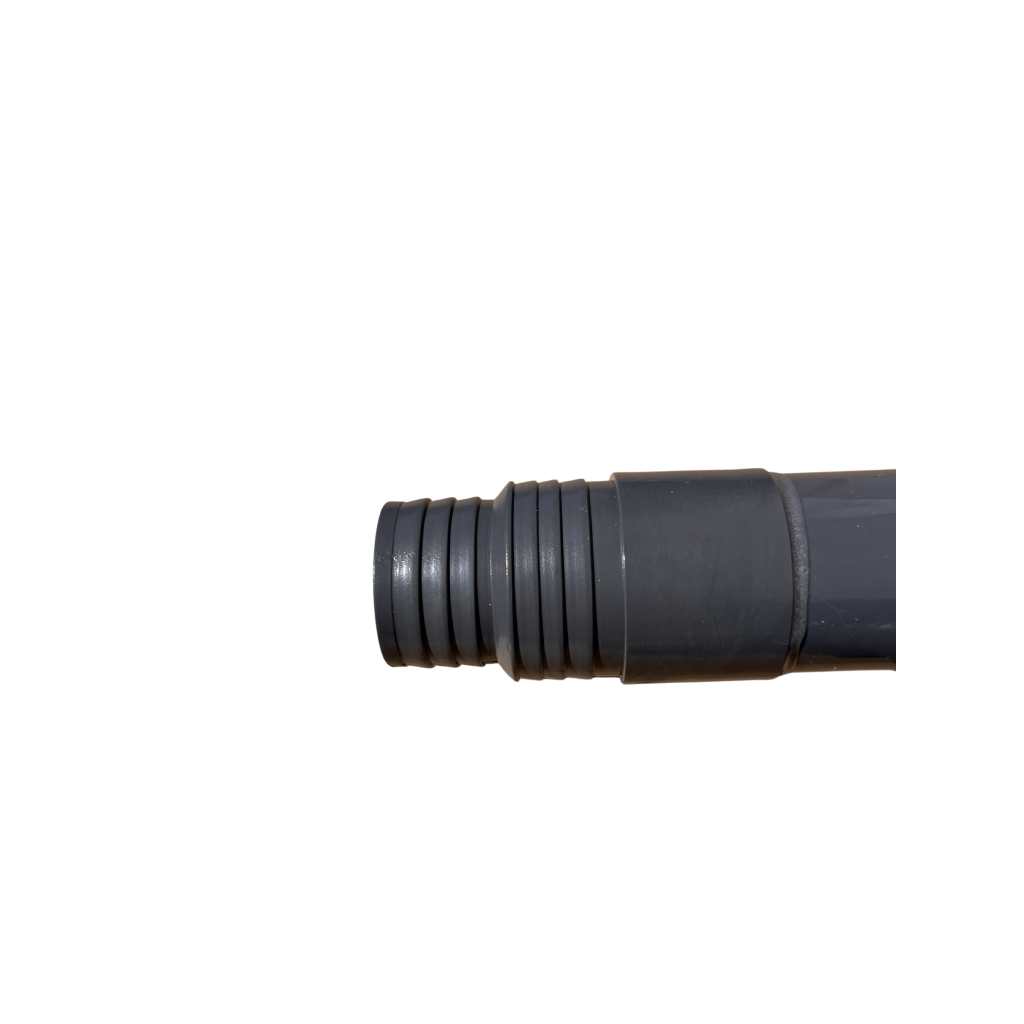

Instaluje se na tlakovou stranu potrubí – za filtraci a před návrat vody do bazénu. Konstrukčně je tvořen třemi kulovými ventily zapojenými do tvaru „H“:

• dva ventily regulují vstup a výstup vody do ohřevu
• střední ventil umožňuje obtok (přímé propojení potrubí mimo ohřev)

Díky tomuto řešení můžete kdykoliv upravit průtok vody podle aktuální potřeby nebo ohřev zcela vyřadit z provozu.

Jak bypass funguje v praxi

1. Přesná regulace průtoku vody - Solární panely potřebují pomalejší průtok, aby se voda dostatečně ohřála. Tepelná čerpadla naopak vyžadují konkrétní minimální průtok pro maximální účinnost přenosu tepla. Pomocí tří ventilů jednoduše nastavíte ideální množství vody proudící přes ohřev – zvýšíte účinnost a snížíte spotřebu energie.

2. Ochrana filtračního čerpadla - Ohřev přirozeně zvyšuje odpor v potrubí. Pokud není správně regulován, může docházet k přetížení čerpadla.

Bypass umožňuje snížit hydraulický odpor systému a tím:

• prodloužit životnost čerpadla
• snížit spotřebu elektřiny
• zabránit přehřívání motoru

3. Údržba a zazimování bez vypnutí filtrace - Potřebujete vyčistit solární panel, servisovat tepelné čerpadlo nebo zazimovat ohřev? Stačí uzavřít dva ventily směrem k ohřevu a otevřít obtokový ventil. Filtrace běží dál – bez přerušení provozu.

4. Zamezení ochlazování vody - Při chladných nocích nebo zataženém počasí může solární panel vodu ochlazovat. Uzavřením průtoku přes panel tomu jednoduše zabráníte a udržíte stabilní teplotu vody.

5. Maximální výkon při vysávání bazénu - Při použití bazénového vysavače je důležitý plný výkon čerpadla. Odpojením ohřevu přes bypass získáte maximální sací sílu bez tlakových ztrát.

Vzorový příklad průtoků:

• Solární panel 1,8 m² - optimální průtok 0,8 m³/h
• Solární panel 3,6 m² - optimální průtok 1,5 m³/h
• Tepelné čerpadlo 3 kW - optimální průtok 0,8 - 1,2 m³/h
• Tepelné čerpadlo 5 kW - optimální průtok 1,9 - 2,5 m³/h

Jak změřit průtok vašeho čerpadla v domácích podmínkách?

• Hadici na výstupu čerpadla odpojte od obtokového ventilu
• Nechte vodu téct do kbelíku
• Změřte čas naplnění kbelíku 10 L
• Přepočet:
  • 10 L za 18 s = 2,0 m³/h
  • 10 L za 20 s = 1,8 m³/h
  • 10 L za 24 s = 1,5 m³/h
  • 10 L za 30 s = 1,2 m³/h
  • 10 L za 60 s = 0,6 m³/h
